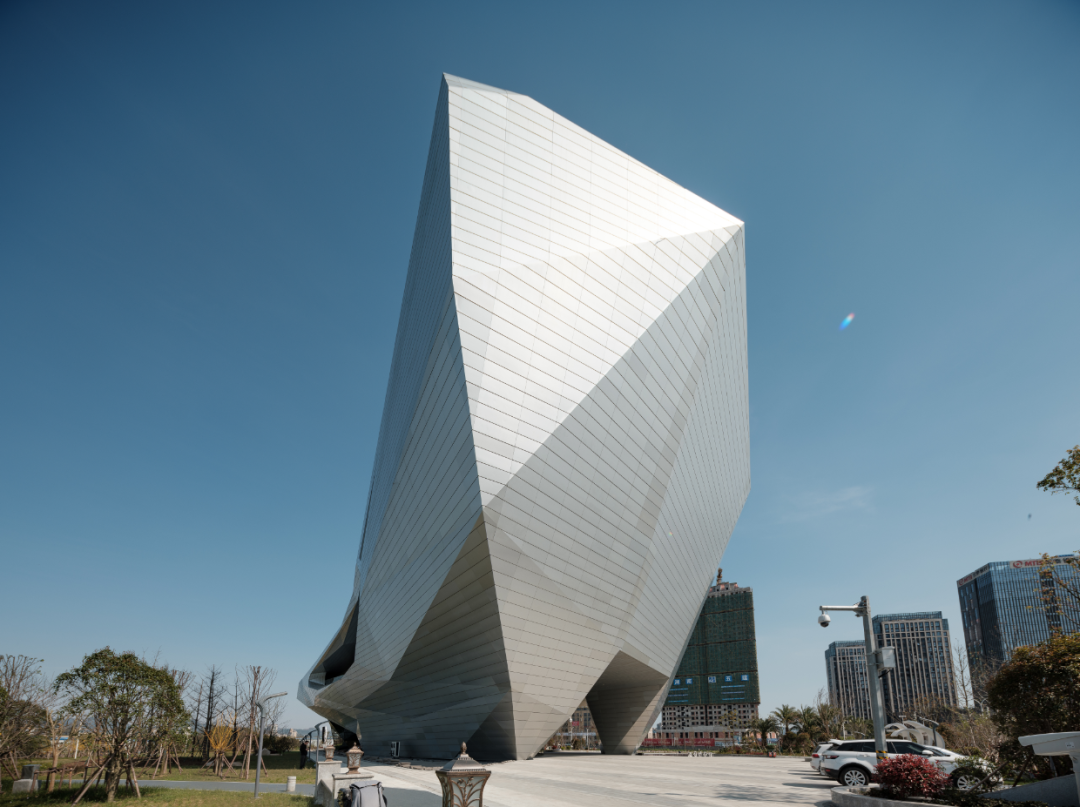

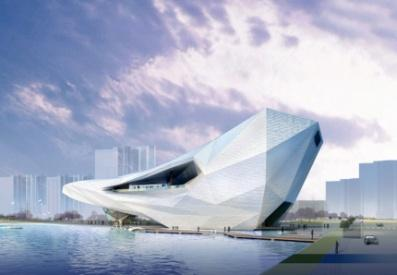

本項目坐落于溫嶺市新區核心地段、西鄰橫湖北路、南靠九龍大道、北瀕雙河橋。由我國著名建筑設計大師程泰寧親手操刀。項目由展陳空間、公共空間、會議兼多功能廳、辦公、庫房及設備用房組成。建設用地面積：7974m2;總建筑面積：8849.95m2。屋面展開面積：14000m2。該項目是由雙層金屬面板系統與玻璃幕墻系統組成異型殼體。

     本項目大三角形板塊墻面231塊,屋面52塊,吊頂21塊,總共金屬大三角面板304塊，三角形玻璃面板45塊，總展開面積達到1.4萬平方米。

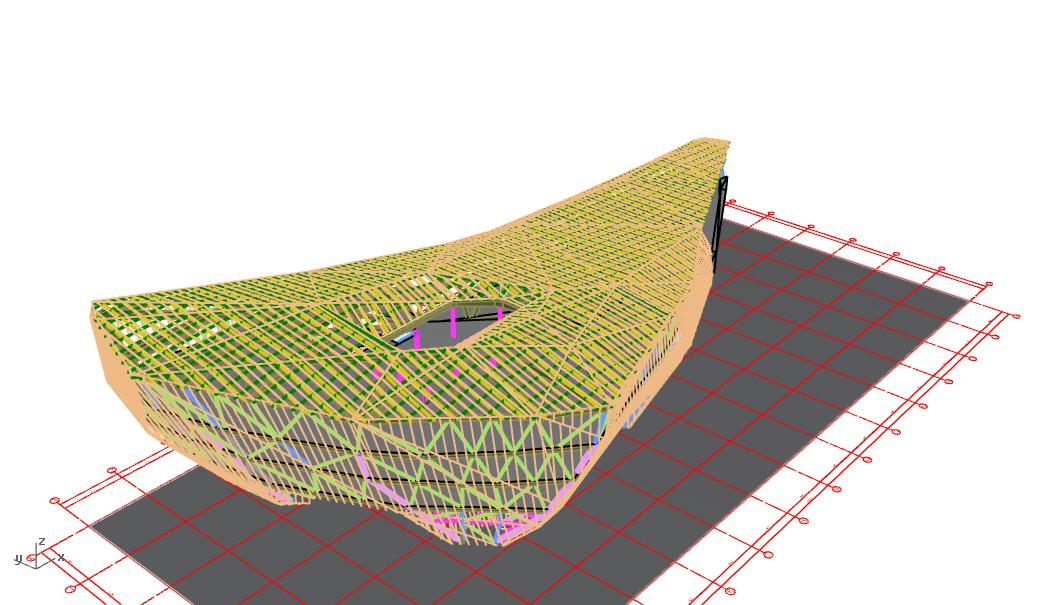

      方案圖建模時，采用Rhino+Grasshopper作為建模工具，其最大優點是：可以創建、編輯、分析和轉換曲線、曲面和實體，并且在復雜度、角度和尺寸方面沒有任何限制。

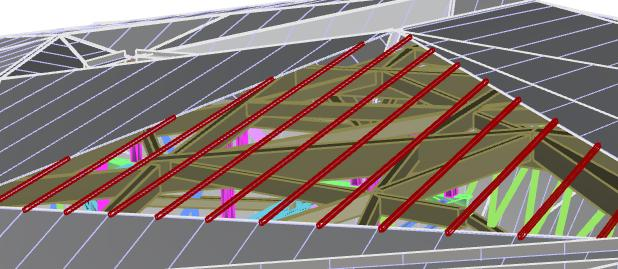

金屬殼體外形定位，采用三維造型軟件的輔助，極大的提升了檁條布置速度和準確性。我們選用rhino軟件及其插件grasshopper，對各個檁條進行精確坐標定位。再利用grasshopper“各小電池組裝” 程序，對屋面主結構進行精確定位放樣。

  本項目設計難點較多，需在實際施工中不斷解決問題。主體結構由4個鋼筋混凝土核心筒和1根直徑1米的鋼柱為豎向支撐，核心筒之間以及核心筒距周邊的豎向構件之間的最大跨度達35米，外圍護結構由10000多塊鋁合金蜂窩折板組成，每塊折板角度各異，7~ 8個構件相交于一個節點的鋼結構焊接點多達128個。整個建筑，支撐結構落地支點少，跨度和懸挑的尺度大，外立面折板的無規律，給設計、制作、施工、安裝帶來了極大的難度。設計采用RHINO(犀牛)和BIM技術，通過三維設計獲得工程信息模型和幾乎所有與設計相關的數據:應用紅外線全站儀，對鋼結構桁架和外圍護折板進行三維定位。
