各位設計師

大家好！

在坡屋頂結構中用到最多的材料是

瓦材

比如泥瓦、琉璃瓦、陶瓦等等

不過以上瓦材都有使用時限和拼縫防水等問題

因此，為解決這些問題更為匹配

現代建筑設計審美，由此出現了

金屬瓦

有個比較有趣的案例

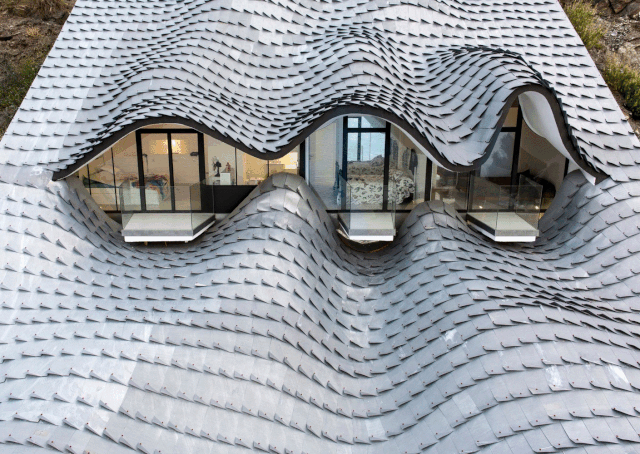

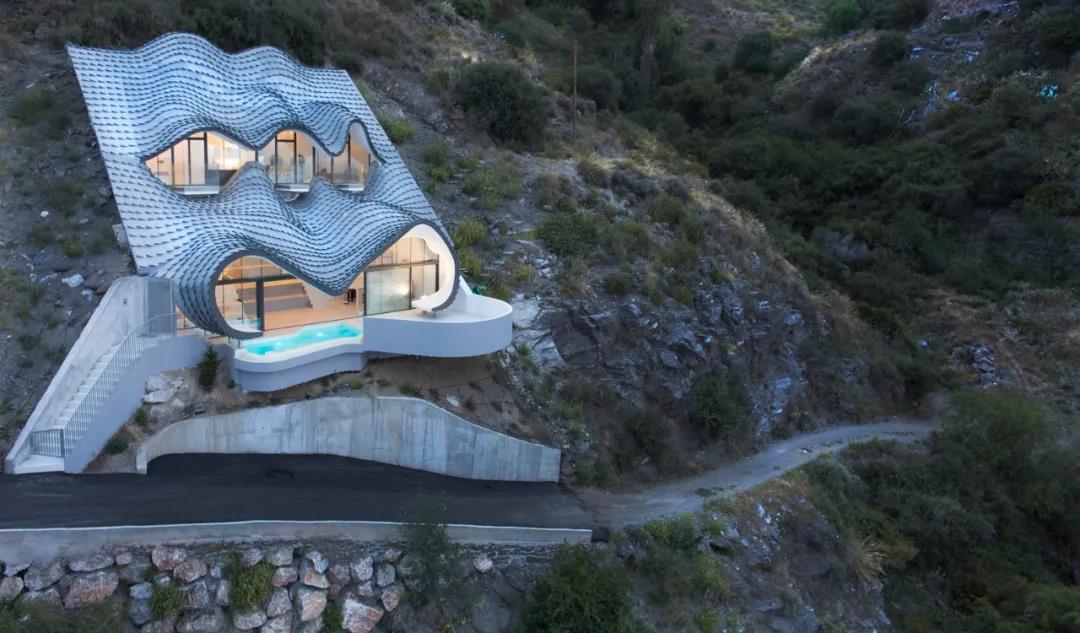

還記得這個懸崖上的怪臉住宅嗎？

這座房子的大部分主體空間位于陡峭的崖壁內部

有著類似鱗片的金屬（鋅板）瓦材表皮

屋頂上的瓦片全部手工制作并利用手工鋪制

設計過程利用數字方法實現

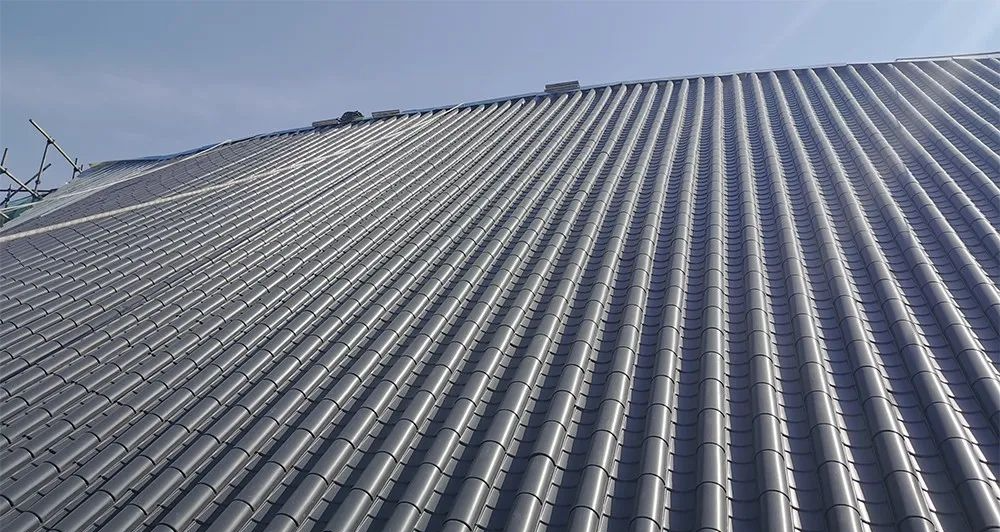

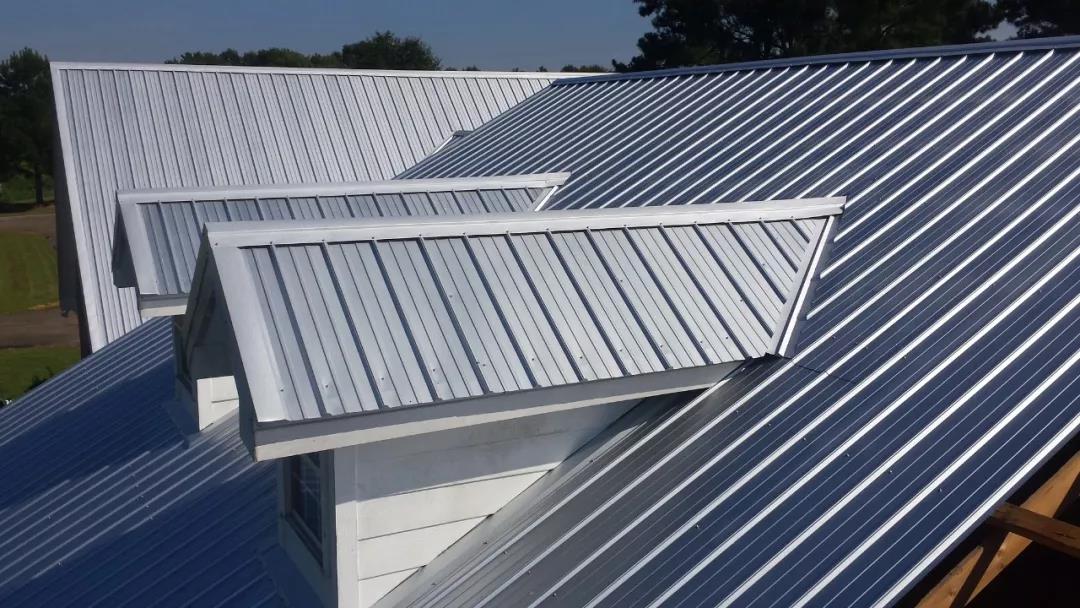

現在使用金屬瓦片的人越來越多

其優點也很明顯，持久耐用

一般來說，金屬瓦材屋頂安裝好了之后

屋頂與建筑同壽命

那么金屬瓦材還有哪些特性呢

一起來了解下！

                                                                                                                                     金屬瓦

“金屬瓦”，指的是一種以金屬為基礎材料制作而成的材料，按照制作工藝可以分為石面金屬瓦、漆面金屬瓦以及金屬本色瓦，能夠代替?zhèn)鹘y(tǒng)的琉璃瓦、陶土瓦、水泥瓦、樹脂瓦以及瀝青瓦等，是一種新型的建筑外部裝飾材料。

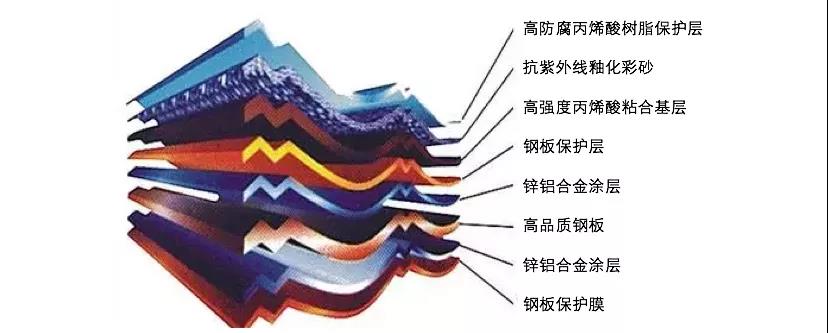

（金屬瓦的構成，以彩石金屬瓦示例）

金屬瓦材作為屋蓋材料

將結構層和防水層合二為一

瓦材的種類很多

有鋅板、鍍鋁鋅板、鋁合金板

鋁鎂合金板、鈦合金板

銅板、不銹鋼板等等等

從表面質感來分：

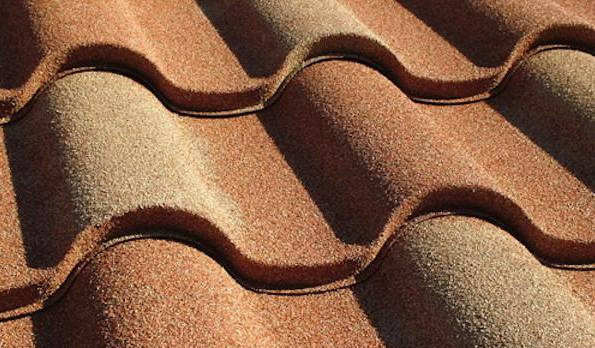

石面金屬瓦：以鍍鋁鋅鋼板為基材模壓成各種瓦型，再以水性丙烯酸樹脂為粘合劑，粘合天然玄武巖顆粒做為表面的石面金屬瓦；又稱為彩石金屬瓦。

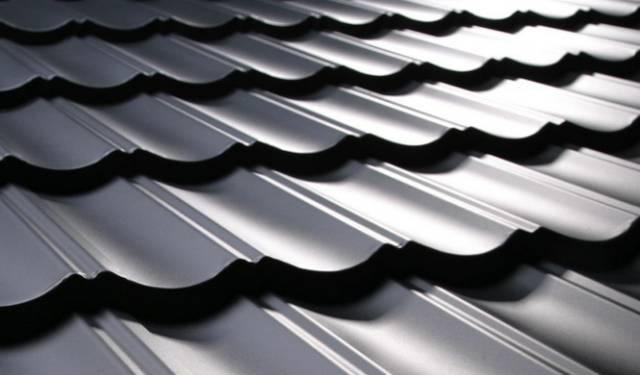

漆面金屬瓦：鍍鋁鋅鋼板、鍍鋅鋼板、鋁鎂錳合金等金屬基材表面做漆面噴涂處理后做成瓦型用于屋面

金屬本色瓦：金屬板材“本色”制作：純銅板、鈦鋅板等表面不做涂層處理直接加工用于屋面，多用于高檔屋面。

金屬材料來分：

1、鍍鋁鋅鋼瓦：

① 超強的耐腐蝕性

② 抗高溫氧化，在315攝氏度的高溫環境下，不發生任何變色或變形；

③ 熱反射率高，本產品的熱反射率高于75%，是鍍鋅板的2倍。

2、不銹鋼瓦：

① 表面美觀以及使用可能性多樣化；

② 耐腐蝕性能好，比普通鋼長久耐用；

③ 強度高，因而薄板使用的可能性大；

④ 耐高溫氧化及強度高，因此能夠抗火災；

⑤常溫加工，即容易塑性加工；

⑥ 清潔，光潔度高，焊接性能好

3、鋁鎂錳瓦：

① 重量輕；鋁的密度為2.73g/cm3,只有鋼的1/3。

② 強度高；通過成份配置、加工和熱處理方法可以達到很高的強度。

③ 耐腐蝕；具有自我防銹能力，形成的氧化層，可防止金屬氧化銹蝕，耐酸堿性好。

④ 可塑性好，易加工；

⑤ 良好的導電性能；非磁化和低電火花敏感度，可以防電磁干擾和降低特殊環境下的易燃性；

⑥ 安裝方便；鋁金屬可以鉚接、焊接、膠粘等多種方式連接 8.環保，100%可循環回收利用。

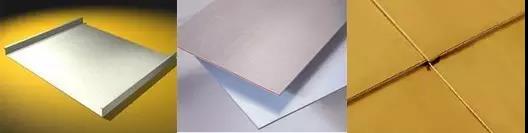

鍍鋁鋅鋼瓦 | 不銹鋼瓦 | 鋁錳鎂瓦

4、鈦鋅瓦：

① 使用壽命長，金屬面層具80—100年的生命期；

② 依靠本身形成的碳酸鋅保護層保護，可防止面層進一步腐蝕，無須涂漆保護，具真正的金屬質感，并有劃傷后自動愈合不留劃痕、免維護等特點；

③ 板材具良好的延伸率和抗拉強度；

④  可塑性好；

⑤  可在現場三維彎弧異型。

5、鈦鋅貼合瓦：

① 使用壽命長。鈦鋅合金面板表面能自然形成一層致密的氧化層（碳酸鋅鹽），防止被進一步腐蝕，可在大氣狀況差的環境使用。

② 面板不需涂裝或其它防腐處理，具有金屬質感。

③ 面板具有自我修復功能，劃傷后自動愈合不留痕跡。

④ 剛性大，不易彎曲變形。

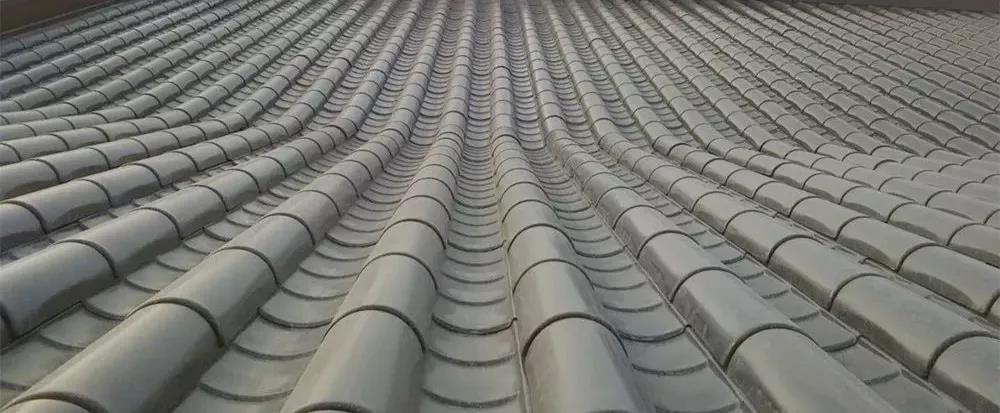

6、銅瓦：

① 腐蝕性能很好、經久耐用、可以回收，

② 它有良好的加工性可以方便地制作成復雜的形狀，

③ 而且它還有美觀的色彩。

（ 鈦鋅瓦 | 鈦鋅貼合瓦 | 銅瓦）

金屬瓦屋面系統和施工工藝

金屬瓦屋面系統：

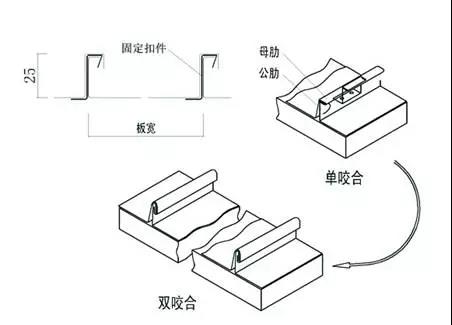

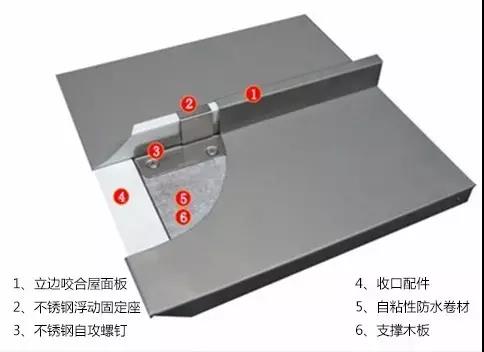

1、25/32典型系統：

普遍運用于≥3°的坡屋面及弧型屋面以及傾斜度小于25度的屋頂，通過預制底板工藝，25/32毫米高的接口立邊已成為國際通用標準。

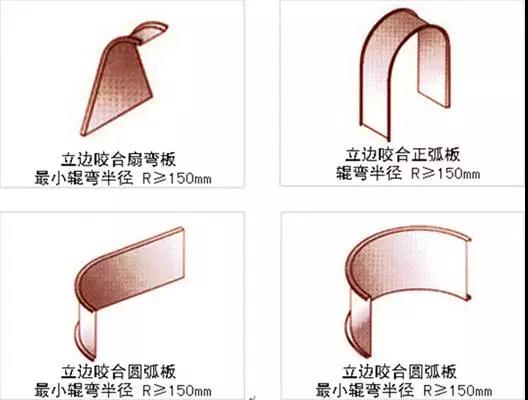

立邊的曲折和密封可以通過手動或機器進行，同時可以輕松實現諸如凸曲線、凹曲線或圓錐組合之類的特殊設計，為傳統建筑增添現代設計的風采。整體結構性防水，結構安全，能抵抗高強負風壓，在臺風、暴雨地區尤其適用。

（25/32典型系統↑）

（25/32典型系統↑）

（25/32典型系統↑）

（25/32典型系統↑）

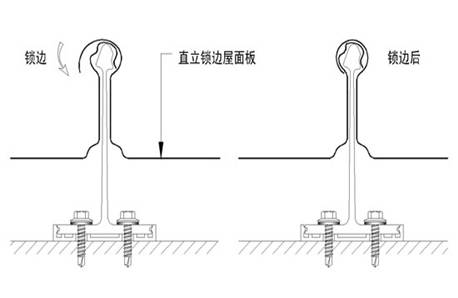

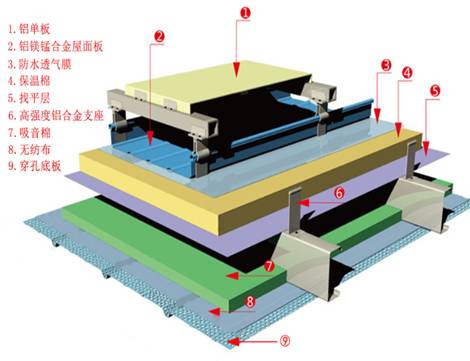

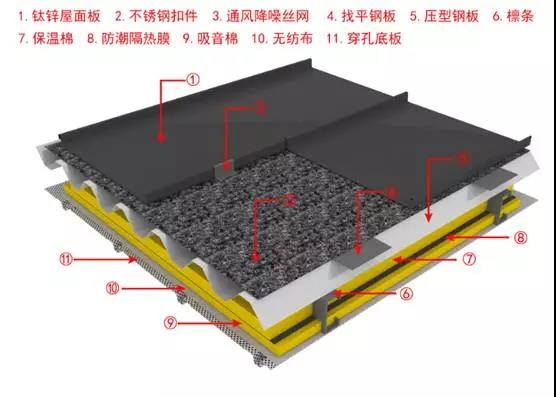

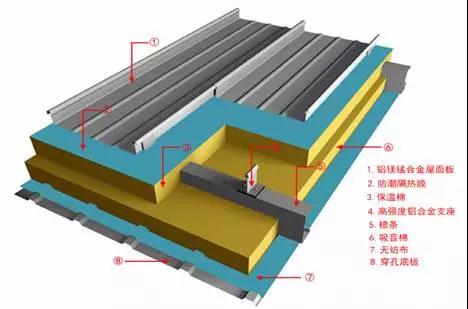

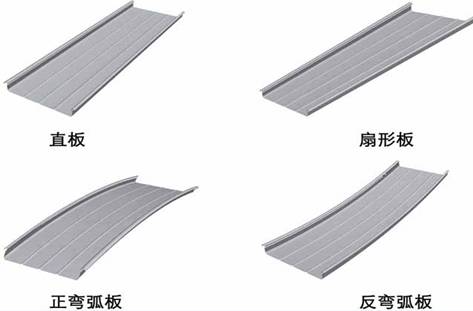

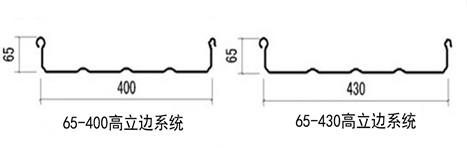

2、65典型系統：（本系統適用于坡度≥1.5°的屋面或墻面）

1、結構自防水設計，板塊與板塊直立鎖邊，防水可靠；
2、排煙口、天窗、管線的出口可直接穿出，附件采用焊接工藝，確保水密性；
3、大跨度（≤200m）單板可通長無駁口、無釘孔，施工簡單，鎖合牢固；
4、咬合邊與隱蔽支座形成的連接方式，可解決因熱脹冷縮產生的破壞力。
5、支座的絕緣墊塊，解決了金屬屋面系統的熱傳導問題

（65典型系統↑）

（65典型系統↑）

（65典型系統↑）

（65典型系統↑）

（65典型系統↑）

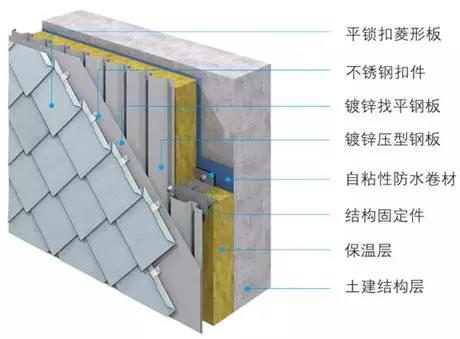

3、平鎖扣系統：（本系統適用于≥30°以上的坡屋面和幕墻系統)

整體結構性防排水，層次感強，視覺效果突出，古典建筑風格；瓦片平鎖扣系統幾乎可以適合在任何形狀的建筑物表面安裝，實現建筑設計的幾何多樣化；安裝簡便，用扣件固定在下層支撐結構上，無需繁雜的機械安裝。

（平鎖扣系統↑）

（平鎖扣系統↑）

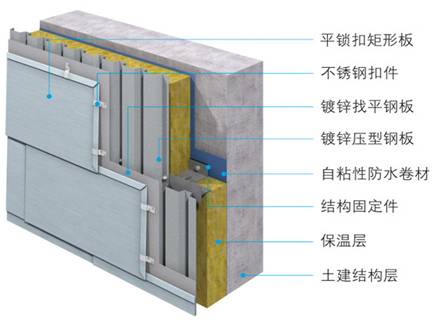

4、內嵌板墻面系統：(適用于平直或彎曲墻面)

可橫向或豎向鋪設?？蛇x擇不同尺寸的板型，有極佳的表面平整度和優雅的外觀板縫，安裝十分方便.。常用材料：鈦鋅板、太古板、鋁鎂錳合金板、不銹鋼板。

（內嵌板墻面系統↑）

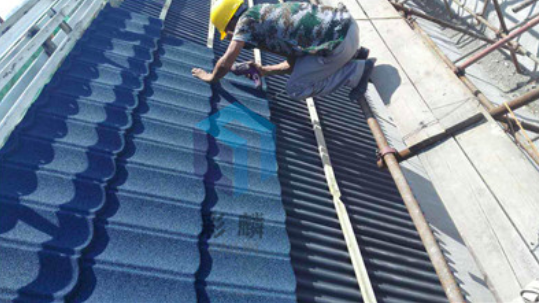

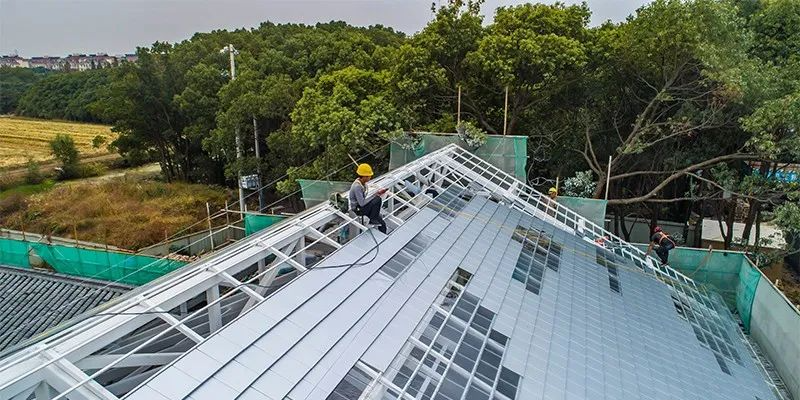

施工流程：

測量放線→找平層施工→JS防水施工→放線→L型角碼安裝→順?biāo)畻l安裝（方鋼）→放線→掛瓦條安裝（方鋼）→金屬瓦安裝→板縫處理→表面清理。

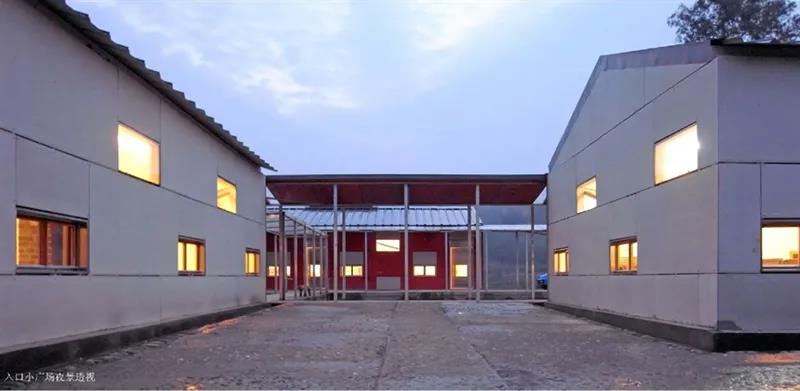

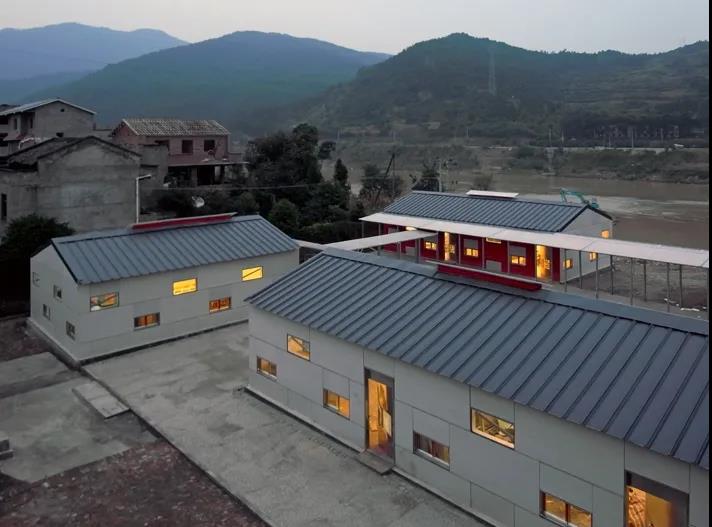

- 四川劍閣縣下寺村新芽小學 -

▼

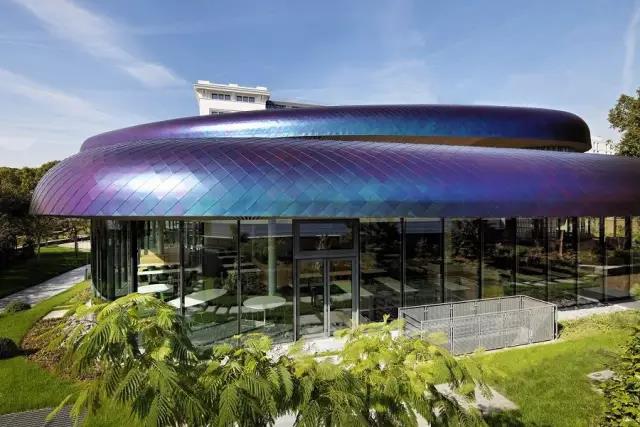

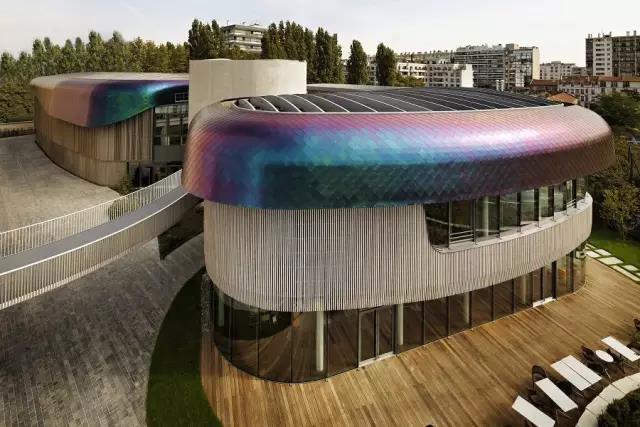

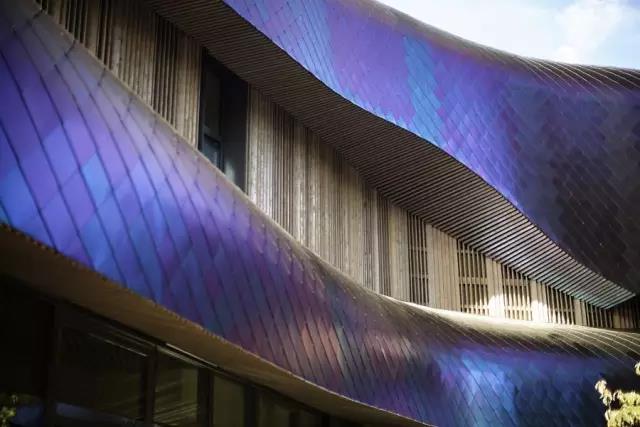

- 法國企業總部改擴建 -

▼

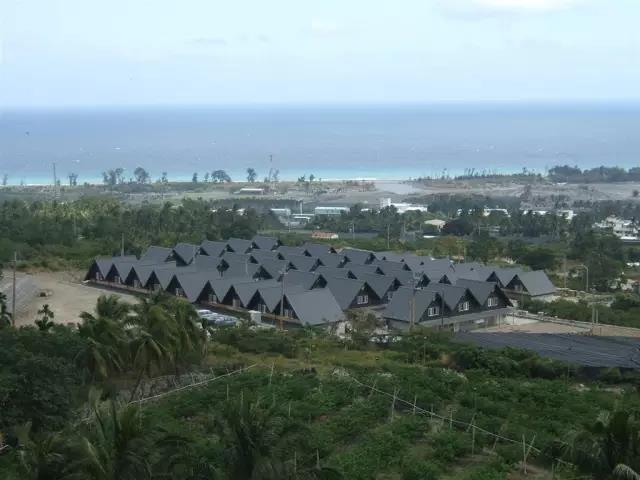

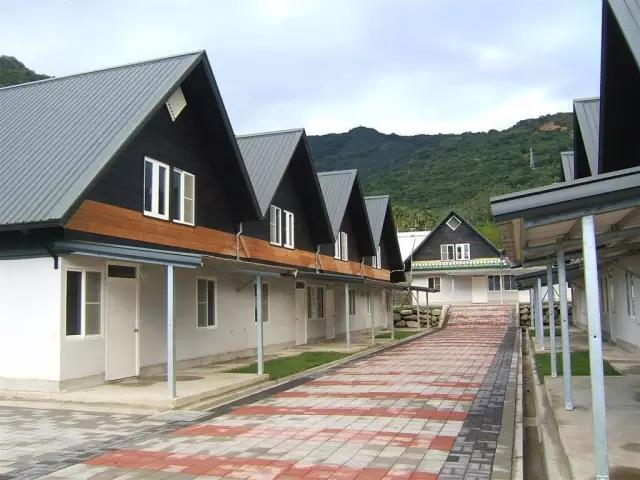

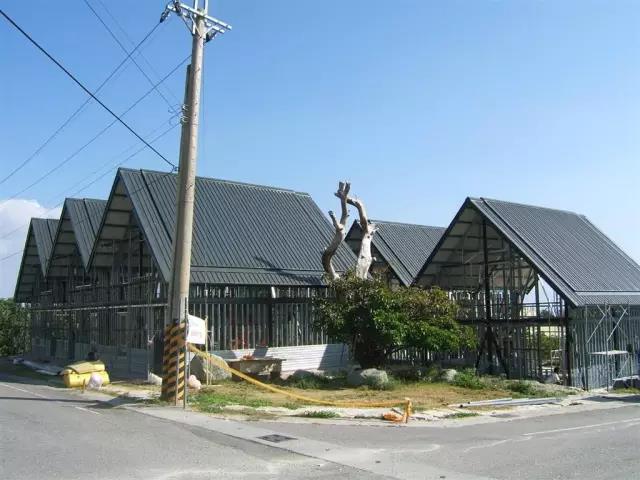

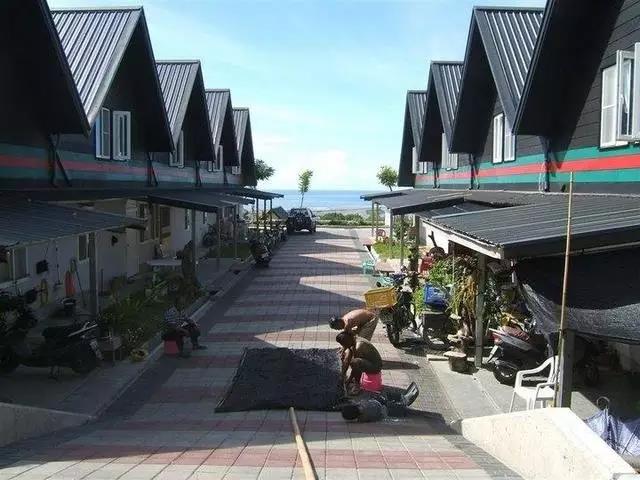

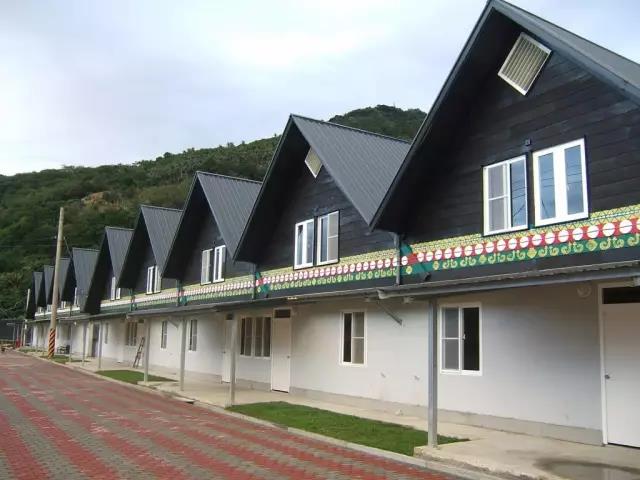

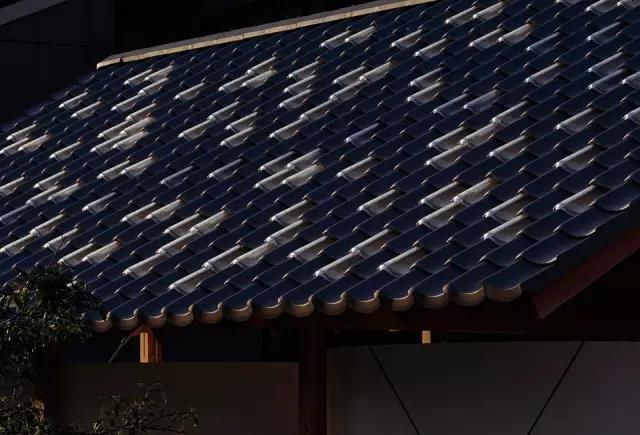

- 臺東太麻里介達中繼屋 -

▼

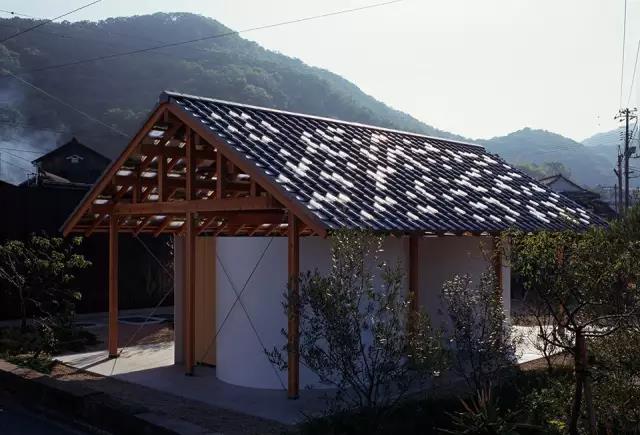

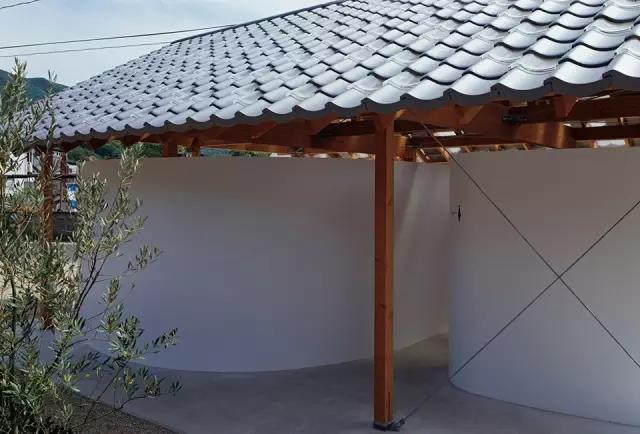

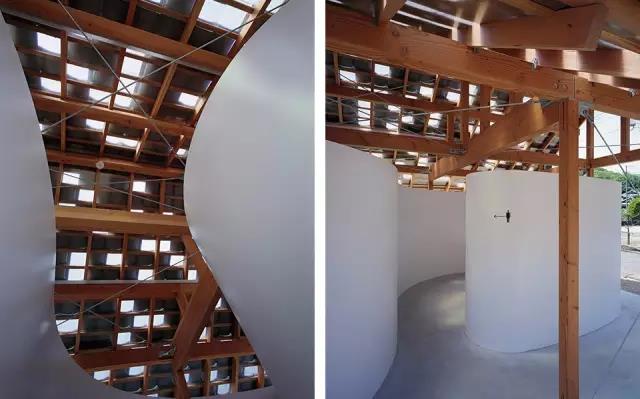

- 日本“光影曲墻” -

▼

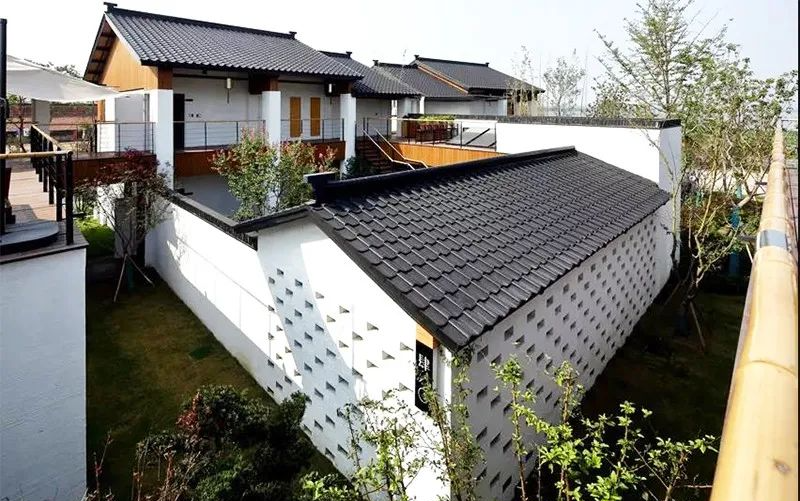

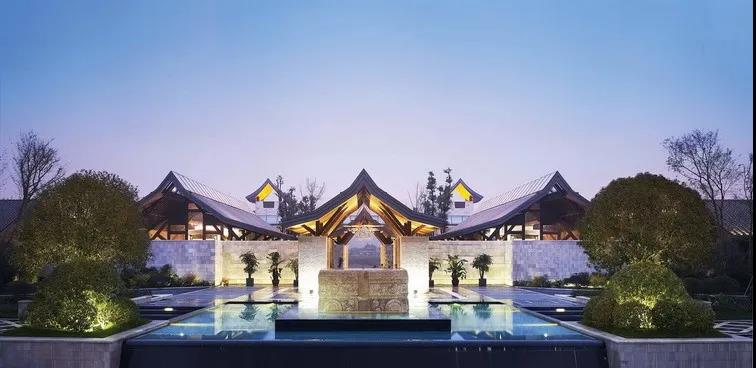

- 成都中國會館 -

▼

 價格區間

500-3000元/平米（施工價格）
